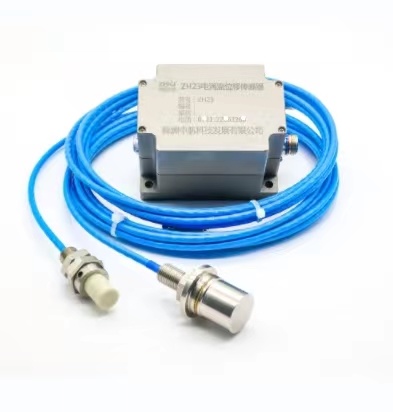

ZH23系列寬溫型電渦流位移傳感器
ZH23系列寬溫型電渦流位移傳感器是我公司新研制出來的高分辨率、低噪聲、高重復性、高溫度穩定性差動補償式高溫電渦流位移傳感器。該傳感器基于恒頻驅動技術，主動探測探頭線圈與差動補償線圈分別位于交流電橋的兩個相對的橋臂，具有線性度高、溫度穩定性好、抗電磁干擾能力強的優點，可用于低溫范圍25~‐80°C、高溫范圍 25~350°C 的測量環境。
兩個精確匹配的線圈固定裝配在同一探頭的骨架體上。當探頭的環境溫度發生變化時，兩個線圈的直流電阻值同時等量變化，通過后續的差動解調電路，變化的直流電阻值會在電路中被相互抵消，從而使探頭溫飄穩定。
一、主要性能
|
名稱 |
參數 |
備注 |
|
25°C 時非線性度 |
±0.25%FSO |
可定制最高±0.1%FSO |
|
極限溫度時非線性度 |
±1%FSO |
可定制最高±0.5%FSO |
|
分辨率(FSO) |
≤0.05%FSO/ |
P‐P @1KHz |
|
溫度系數(FSO) |
≤0.05%FSO/°C |
中點 |
|
頻率響應 |
10KHz |
|
|
系統功耗 |
180mA |
|
|
供電電壓 |
±15V |
|
|
信號輸出范圍 |
0~5V; 0~10V; ±5V; ±10V; 4~20mA |
|
|
線圈材料 |
低溫：合金線 高溫：純銀線 |
|
|
頭部體材料 |
陶瓷 |
|
|
探頭桿材料 |
膨脹合金 |
|
|
探頭電纜材料 |
聚四氟乙烯電纜或高溫合金電纜 |
|
|
探頭工作溫度范圍 |
‐80~25°C 25~350°C |
|
|
前置器工作溫度范圍 |
0~60°C |
|
